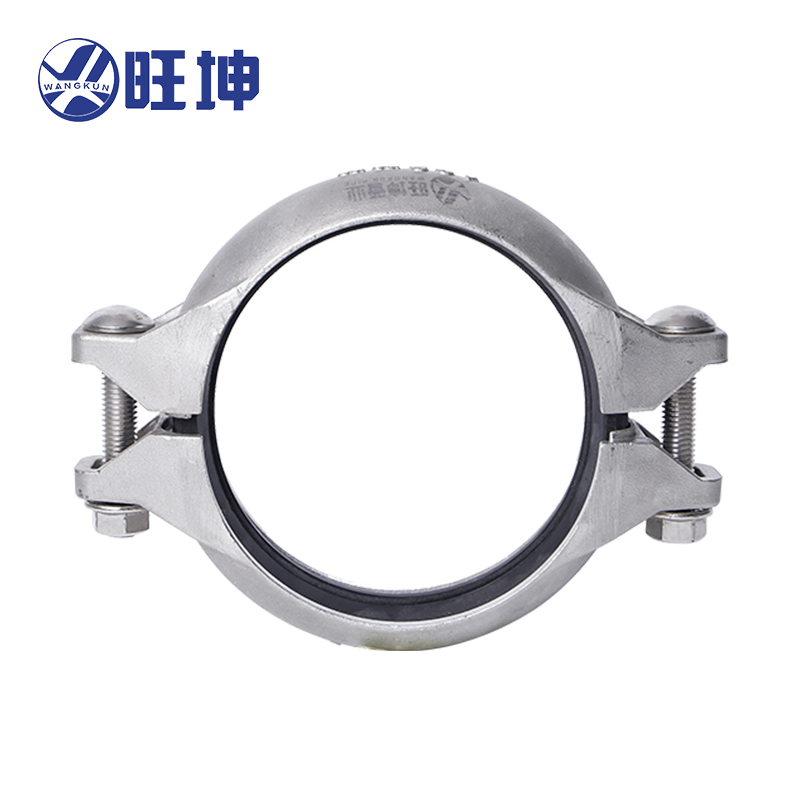

不銹鋼溝槽卡箍

快速溝槽卡箍是不銹鋼溝槽管件一種新型的鋼管連接方式，具有很多優點，?！蹲詣訃娝疁缁鹣到y設計規范》、

《消防給水及消火栓系統技術規范》、[1] 薄壁不銹鋼水管（參考標準）提出，系統管道的連接應采用溝槽式連

接件或絲扣、法蘭連接；其中自動噴淋系統中直徑等于或大于100mm的管道、消防給水系統中直徑大于50mm

的管道，均應分段采用法蘭或溝槽式連接件連接。目前，不銹鋼溝槽管件主要用于生活用水給水，醫院，酒店，

賓館等用水給水項目?？焖贉喜劭ü吭跍喜劭ü吭泻唵?、快捷、方便的基礎上性能又提高了一倍，它可以使卡

箍的安裝速度提升一倍，特別是高空安裝。

產品簡介
       快速溝槽卡箍安裝方式較比老款快速，輕松。
       溝槽連接管件包括兩個大類產品：①起連接密封作用的管件有溝槽卡箍接頭、不銹鋼溝槽法蘭；②  起連接過渡作

用的管件有不銹鋼溝槽彎頭、不銹鋼溝槽三通、不銹鋼溝槽四通、不銹鋼溝槽異徑管、不銹鋼溝槽盲板等。

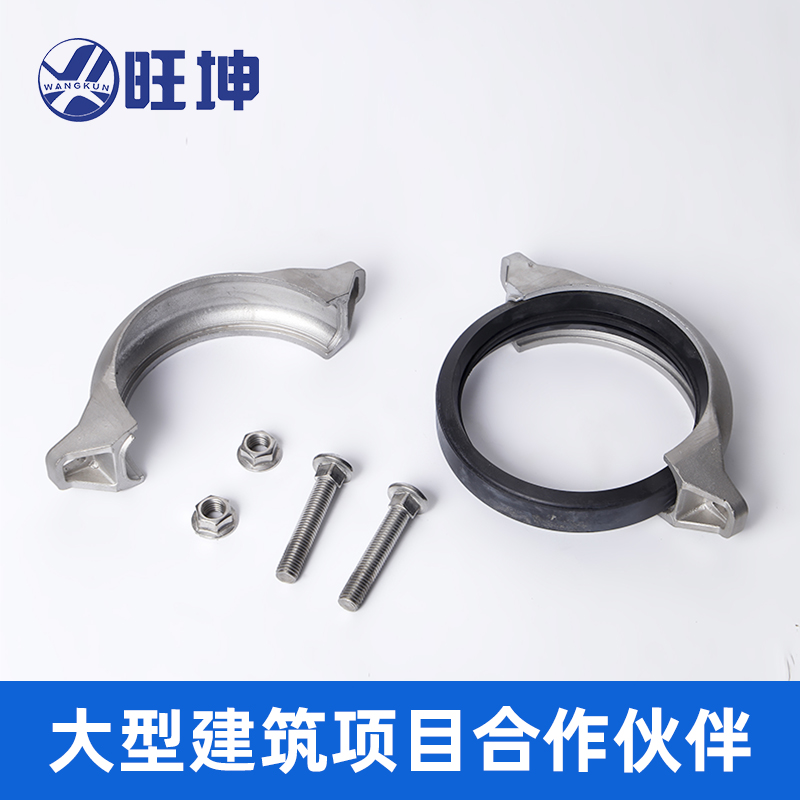

       起連接密封作用的溝槽連接管件主要有三部分組成：密封橡膠圈、卡箍和鎖緊螺栓。位于內層的橡膠密封圈置于被

連接管道的外側，并與預先滾制的溝槽相吻合，再在橡膠圈的外部扣上卡箍，然后用二顆螺栓緊固即可。由于其橡

膠密封圈和卡箍采用特有的可密封的結構設計，使得溝槽連接件具有良好的密封性，并且隨管內流體壓力的增高，

其密封性相應增強

產品優點
      操作簡單快速溝槽卡箍的連接操作是非常簡易的，無需特殊的專業技能，普通工人經過簡單的培訓即可操作。這是因

為產品已將大量的精細的技術部分以工廠化方式溶入到了產成品中。一處管件連接僅需幾分鐘時間，相比老款溝槽卡

箍速度更是提高一倍，最大限度的簡化了現場操作的技術難度，節省工時，從而也穩定了工程質量，提高了工作效率。

這也是安裝技術發展的總體方向。而傳統的焊接和法蘭連接的管道連接方式，不但需要有相應技能的焊接工人，而且

費時，工人的操作難度大，并存在焊接煙塵的污染。由于操作空間和焊接技能的差異，焊接質量和外觀都難以達到滿

意的結果，從而影響工程的整體質量。另外，由于溝槽管件為成品件，現場所需要的操作空間小，可真正的實現靠墻

靠角安裝，操作難度大為減小，從而節省了占地面積，美化了管道安裝的效果。

管道原有的特性不受影響快速溝槽卡箍溝槽管件連接，僅在被連接管道外表面用滾槽機擠壓出一個溝槽，而不破壞管

道內壁結構，這是溝槽管件連接特有的技術優點。如果采用傳統的焊接操作，許多內壁做過防腐層的管道都將遭到破

壞。

有利于施工安全采用溝槽管件連接技術，現場僅需要切割機、滾槽機和鈕緊螺栓用的搬手，施工組織方便。而采用

焊接和法蘭連接，則需要配備復雜的電源電纜、切割機具、焊接機及氧氣和乙炔氣瓶等，這就給施工組織帶來了復

雜性，且也存在著漏電和火災的危險隱患。同時焊接和氣割所產生的焊渣，不可避免的落入管道內部，使用中容易

產生管路閥件甚至設備堵塞，也污染管內水質。另外，焊接和法蘭連接不可避免需要長時間的高強度的高空作業，

也容易發生生產安全事故。
      系統穩定性好，維修方便溝槽管件連接方式具有獨特的柔性特點，使管路具有抗震動、抗收縮和膨脹的能力，與焊接

和法蘭連接相比，管路系統的穩定性增加，更適合溫度的變化，從而保護了管路閥件，也減少了管道應力對結構件的

破壞。

由于溝槽管件連接操作簡單，所需要的操作空間變小，這為日后的維修帶來了許多方便條件。當管道需要維修和更換

時，只需松開兩片卡箍即可任意更換、轉動、修改一段管路。不需破壞周圍墻體，減少了維修時間和維修費用。

經濟效益良好由于溝槽管件連接操作簡單，省工省時，因此具有良好的經濟效益。許多文章都做過經濟分析，認為“

采用卡箍連接，雖然卡箍的單個配件價格較高，但整個管網安裝的綜合效益高于法蘭連接”。

使用范圍
       快速溝槽管件連接作為一種先進的管道連接方式，即可以明設也可以埋設，即有鋼性接頭，也有柔性接頭。因此具

有廣泛的適用范圍。
       按系統分：可用于消防水系統、空調冷熱水系統、生活給水系統、石油化工管道系統、熱電及軍工管道系統、 污水

處理管道系統等；
       按管道材質分：可用于連接鋼管、銅管、不銹鋼管、襯塑鋼管、球墨鑄鐵管、厚壁塑料管及帶有鋼管接頭和法蘭接

頭的軟管和閥件。
